Phân tích tổ chức tế vi kim loại hay còn gọi là phân tích kim tương định lượng có vai trò quan trọng khi xác định cơ tính của kim loại. Nó giúp xác định các thành phần pha từ đó suy ra chất lượng vật đúc. Bài viết sau sẽ hướng dẫn các bước cụ thể trong phân tích kim tương.

Bước 1: Mài giấy nhám

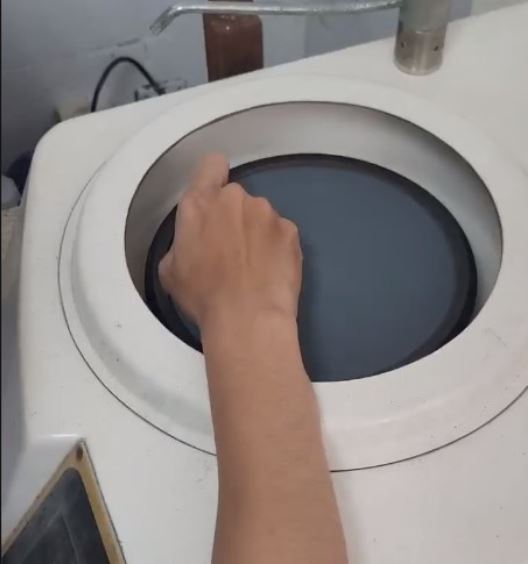

Mài giấy nhám bằng tay trước với độ hạt tăng dần từ 120 – 240 – 400 – 600 – 800 – 1000. Sau đó mài trên máy với giấy nhám độ hạt 1200-2000.

Bước 2: Đánh bóng bằng kem đánh bóng

Chuẩn bị: vải đánh bóng hoặc nỉ đánh , kem đánh bóng #5000-#8000.
Tra 1 ít kem đánh bóng lên bề mặt mẫu vừa mài và đánh nhẹ nhàng, đều tay trên miếng vải cho đến khi không còn vết xước nào. Không nên đánh quá lâu.

Sau đó rửa sạch sản phẩm và sấy khô để chuẩn bị tẩm thực.

Bước 3: Tẩm thực

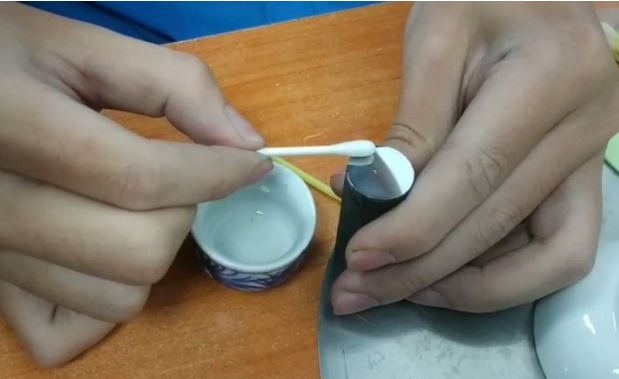

Pha dung dịch tẩm thực gồm 4% HNO3 trong cồn. Nhỏ 22 – 23 giọt cồn + 1 giọt axit tạo dung dịch tẩm thực. Khi tẩm thực lấy tăm bông rồi nhúng vào dung dịch tẩm thực và bôi đều lên 1 nửa bề mặt mẫu. Thời gian tẩm thực từ 15 giây đến 30 giây. Khi bề mặt mẫu ngả từ màu sáng bóng sang màu trắng đục thì kết thúc tẩm thực

Tiếp theo rửa nước sau đó rửa bằng cồn và sấy khô chuẩn bị đưa lên kính hiển vi.

Bước 4: Quan sát dưới kính hiển vi

Khi soi xuất hiện nhiều vết xước thì nguyên nhân do mài và đánh bóng chưa hiệu quả. Cần quay lại bước 1 hoặc chuẩn bị mẫu khác.

Nếu mẫu không có vết xước kết quả trên kính hiển vi là kết quả cuối cùng thu được.

Đây là 1 quy trình phân tích kim tương điển hình. Ngoài các bước trên người dùng có thể còn phải thực hiện bước cắt mẫu bằng máy tự động hoặc bán tự động.

Xem thêm về phân tích kim tương

Bạn đọc quan tâm các bước chuẩn để phân tích kim tương có thể truy cập bài viết.
