Tính chất cơ học của bất kỳ kim loại nào đều được quyết định bởi cấu trúc vi mô (microstructure) của nó. Phân tích tổ chức tế vi kim loại (phân tích kim tương học) cho phép các kỹ sư quan sát những đặc điểm bên trong này. Thông qua một quy trình chuẩn gồm cắt mẫu (sectioning), đúc mẫu (mounting), mài (grinding), đánh bóng (polishing) và ăn mòn hóa học (etching).

Phân tích tổ chức tế vi kim loại là gì?

Phân tích tổ chức tế vi kim loại (Metallography) là quá trình nghiên cứu cấu trúc của kim loại và hợp kim, thường thông qua kính hiển vi, nhằm hiểu rõ các đặc tính của vật liệu và dự đoán hành vi của chúng trong quá trình sử dụng. Quá trình phân tích thường bắt đầu bằng chuẩn bị bề mặt mẫu, trong đó mẫu thử được mài phẳng, đánh bóng và ăn mòn hóa học một cách cẩn thận để bộc lộ cấu trúc vi mô của vật liệu.

Tại sao phương pháp này lại quan trọng trong nhiều ngành công nghiệp? Bởi vì việc hiểu rõ các chi tiết của cấu trúc vi mô giúp đánh giá chính xác chất lượng, độ bền và độ tin cậy của vật liệu. Thông qua thử nghiệm kim tương, người ta có thể đo lường chính xác các đặc tính như độ cứng, kích thước hạt tinh thể (grain size) và cấu trúc bên trong của vật liệu.

Quy trình thử nghiệm này hỗ trợ các kỹ sư và nhà sản xuất đưa ra quyết định chính xác khi lựa chọn vật liệu cho những ứng dụng đòi hỏi hiệu suất và độ tin cậy cao.

Các bước phân tích tổ chức tế vi kim loại

Bước 1: Cắt mẫu

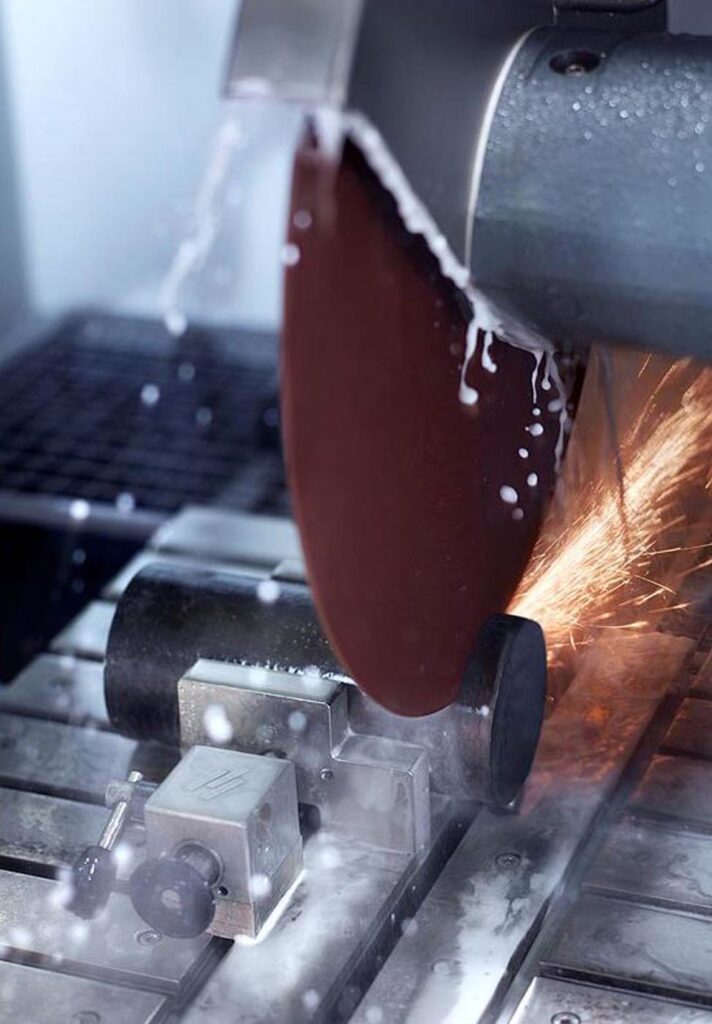

Quy trình chuẩn bị mẫu bắt đầu bằng cắt mẫu (sectioning). Công đoạn này thường được thực hiện bằng máy cắt mẫu kim tương chuyên dụng (metallographic cutting machine), sử dụng đá cắt (cut-off wheel) được lựa chọn phù hợp với từng loại vật liệu. Mục đích của bước này là tạo ra mặt cắt ngang sạch, không bị biến dạng, phục vụ cho quá trình phân tích tổ chức tế vi.

Ví dụ, đá cắt silic cacbua (Silicon Carbide – SiC) có thể được sử dụng để cắt đồng, trong khi đá cắt CBN (Cubic Boron Nitride – Nitrua Bo lập phương) là lựa chọn lý tưởng cho gang hợp kim. Đối với các chi tiết có kích thước lớn, chẳng hạn như trục thép, người ta thường cắt thành các mẫu nhỏ hơn để thuận tiện cho việc gá đặt, xử lý và quan sát.

Bước 2: Đúc mẫu

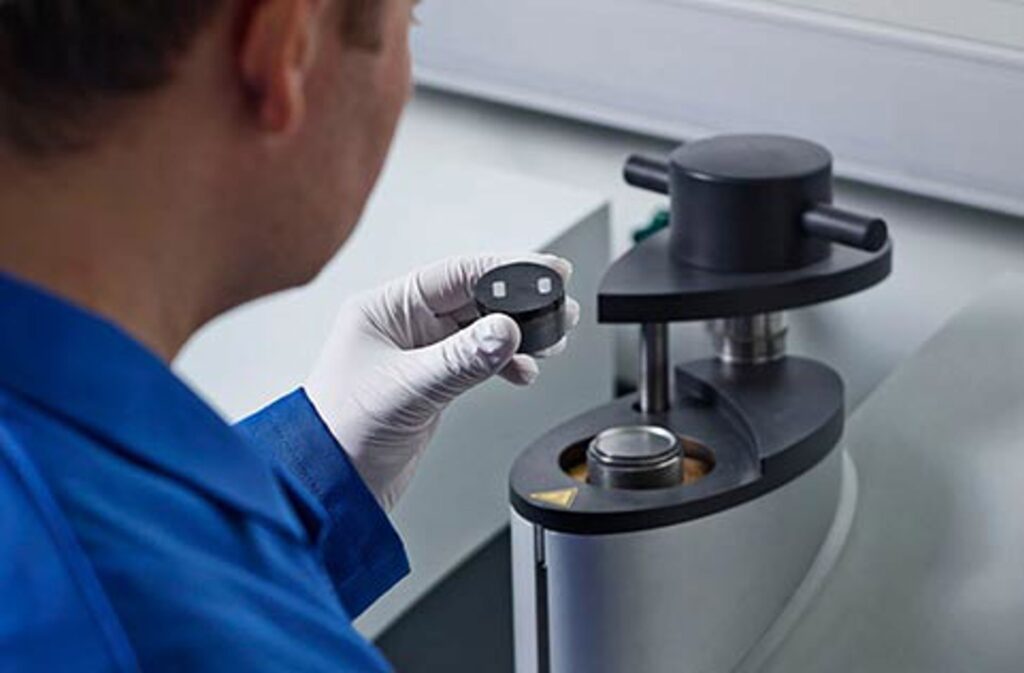

Sau khi mẫu được cắt, mẫu thường được đúc trong khối nhựa (mounting resin) nhằm tăng độ ổn định và bảo vệ mẫu trong các công đoạn chuẩn bị tiếp theo. Quá trình này được thực hiện bằng máy ép đúc mẫu kim tương (metallographic mounting press). Tùy thuộc vào loại vật liệu và yêu cầu thử nghiệm, mẫu có thể được đúc nóng (hot mounting) hoặc đúc nguội (cold mounting).

Đúc mẫu giúp bảo vệ tính toàn vẹn của mẫu thử, đồng thời tạo điều kiện thuận lợi và an toàn hơn khi thao tác với các mẫu có kích thước nhỏ hoặc dễ hư hỏng. Đúc nóng thích hợp với các vật liệu chịu được nhiệt độ cao, trong khi đúc nguội được sử dụng cho các mẫu mỏng, dễ biến dạng hoặc các mẫu có lớp phủ bề mặt cần được bảo vệ.

Bước 3: Mài và đánh bóng mẫu

Mài (Grinding) và đánh bóng (Polishing) – còn được gọi chung là quá trình chuẩn bị cơ học (Mechanical Preparation) – là những công đoạn quan trọng nhằm chuẩn bị bề mặt mẫu trước khi quan sát dưới kính hiển vi. Ở bước này, người ta sử dụng các vật liệu mài có kích thước hạt (grit) ngày càng mịn để tạo ra bề mặt phẳng, nhẵn và không còn vết xước, đáp ứng yêu cầu phân tích tổ chức tế vi.

Các máy mài và đánh bóng mẫu kim tương chuyên dụng (Grinding and Polishing Machines) giúp quá trình chuẩn bị mẫu đạt độ ổn định và tính lặp lại cao, có thể vận hành bằng thao tác thủ công hoặc tự động. Việc lựa chọn bề mặt mài, vật liệu đánh bóng và loại hạt mài phụ thuộc vào từng loại vật liệu. Ví dụ, nhôm là vật liệu có tính dẻo cao nên yêu cầu hệ thống vật liệu mài khác với gang, vốn là vật liệu có độ cứng cao hơn.

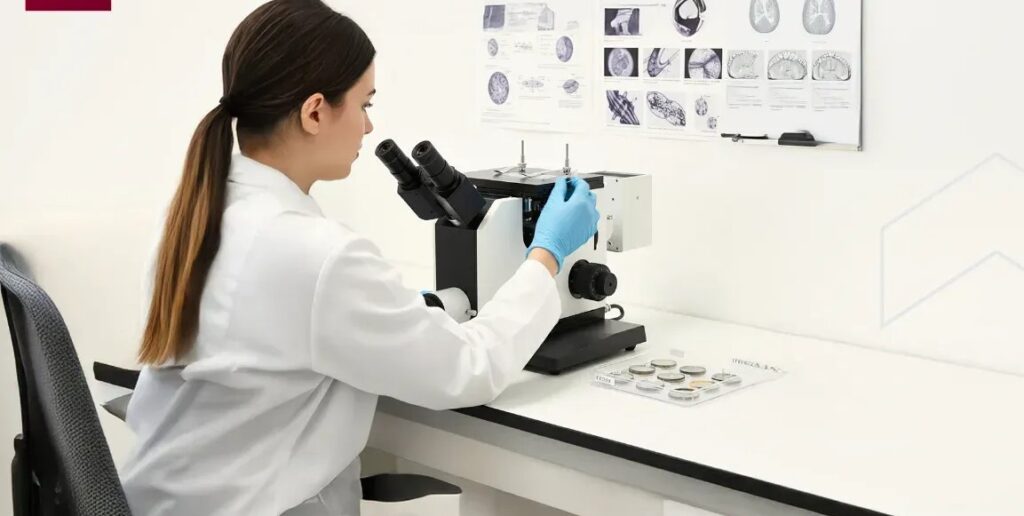

Bước 4: Phân tích ảnh trên kính hiển vi

Đây là bước cuối cùng trong quá trình phân tích tổ chức kim loại. Ngay cả những kỹ thuật viên phòng thí nghiệm giàu kinh nghiệm cũng có thể gặp phải các “cấu trúc giả” (ghost structures) hoặc khuyết tật giả tạo (artifacts) làm che khuất các đặc tính thực của vật liệu. Nếu hình ảnh quan sát của bạn có dấu hiệu bất thường hoặc không đúng như mong đợi, hãy kiểm tra các nguyên nhân phổ biến dưới đây trước khi quyết định thực hiện lại toàn bộ quy trình chuẩn bị mẫu.

Vấn đề khi quan sát tổ chức tế vi kim loại

Phá hủy bởi nhiệt (cháy)

Nếu bạn quan sát thấy sự thay đổi cấu trúc tế vi ở vùng gần mép cắt—thường biểu hiện dưới dạng một vùng sẫm màu hơn trên thép—thì rất có thể mẫu đã bị quá nhiệt trong quá trình cắt mẫu (sectioning). Cấu trúc giả tạo này có thể khiến vật liệu trông cứng hơn hoặc có cấu trúc khác với thực tế, dẫn đến kết quả phân tích không chính xác.

Cách khắc phục là:

• Giảm ngay tốc độ tiến dao (cutting feed rate) trong quá trình cắt.
• Đảm bảo dung dịch làm mát (coolant) được cấp với lưu lượng lớn và tập trung trực tiếp vào vùng tiếp xúc giữa đá cắt và mẫu.
• Nếu hiện tượng vẫn tiếp diễn, hãy chuyển sang sử dụng đá cắt mềm hơn (softer abrasive wheel). Đá mềm sẽ mòn và tự phá vỡ liên kết nhanh hơn (breaks down faster), liên tục làm lộ ra các hạt mài mới, sắc bén (fresh cutting particles), giúp giảm sinh nhiệt và hạn chế hiện tượng cháy mẫu.

Vết xước

Đây là các vết xước một chiều hoặc vệt kéo dài giống đuôi sao chổi xuất hiện phía sau các tạp chất (inclusions) hoặc lỗ rỗng (pores) trên bề mặt mẫu. Hiện tượng này thường xảy ra khi các hạt cứng hoặc tạp chất bị bật ra khỏi mẫu trong quá trình đánh bóng, sau đó bị kéo lê trên bề mặt, tạo thành các vết xước.

Cách khắc phục là:

• Có thể bạn đang đánh bóng quá lâu hoặc đang sử dụng vải đánh bóng có lớp lông (nap) quá dày hoặc quá dài.
• Giảm thời gian đánh bóng để hạn chế hiện tượng này.
• Nếu sử dụng đầu đánh bóng bán tự động (semi-automatic head), hãy giảm lực ép tác dụng lên từng mẫu (specimen).
• Làm sạch mẫu thật kỹ giữa các bước đánh bóng để đảm bảo không còn hạt mài thô (coarse grit) bị mang sang các công đoạn đánh bóng tinh, vì đây là nguyên nhân phổ biến gây ra các vết xước.

Bo tròn cạnh

Khi các cạnh của mẫu bị bo tròn hoặc mòn cong, việc kiểm tra lớp phủ bề mặt (surface coatings) hoặc lớp tôi bề mặt (case hardening) sẽ trở nên rất khó khăn, thậm chí không thể thực hiện chính xác. Hiện tượng này thường xảy ra do nhựa đúc mẫu (mounting resin) có độ cứng thấp hơn so với mẫu kim loại, khiến vật liệu nhựa bị mài nhanh hơn và không còn giữ được cạnh sắc của mẫu.

Cách khắc phục là:

• Sử dụng vật liệu đúc mẫu có độ cứng cao hơn.
• Đối với đúc nóng (hot mounting), nên chuyển sang sử dụng:
  • Nhựa epoxy gia cường sợi thủy tinh (glass-filled epoxy), hoặc
  • Nhựa diallyl phthalate (DAP) có độ cứng cao.
• Nếu bắt buộc phải đúc nguội (cold mounting):
  • Tạo một lớp cản (barrier) quanh mẫu bằng cách bổ sung hạt gốm độn (ceramic filler granules) vào nhựa đúc, hoặc
  • Sử dụng hệ nhựa epoxy có độ cứng cao.
• Ngoài ra, nên sử dụng máy mài tự động có khả năng giữ mẫu luôn áp sát và song song với đĩa mài (platen) trong suốt quá trình mài, giúp hạn chế hiện tượng bo tròn cạnh.

Vết ố

Sự đổi màu trên bề mặt mẫu sau khi sấy khô có thể trông giống như ăn mòn (corrosion) hoặc các khuyết tật giả do ăn mòn hóa học (etching artifacts), từ đó gây nhầm lẫn và làm sai lệch quá trình phân tích cấu trúc tế vi.

Cách khắc phục là:

• Không bao giờ để nước tự bay hơi trên bề mặt mẫu.
• Ngay sau lần rửa cuối cùng, hãy tráng mẫu bằng ethanol hoặc cồn isopropyl (IPA) để thay thế lượng nước còn bám trên bề mặt.
• Sau đó, sấy khô ngay lập tức bằng luồng khí ấm.
• Đồng thời, kiểm tra hệ thống khí nén để đảm bảo không chứa dầu hoặc hơi ẩm, vì chúng cũng có thể gây ra các vết ố trên bề mặt mẫu.

Ứng dụng của phân tích tổ chức tế vi kim loại

Nhờ tính linh hoạt cao, kim tương học có thể được áp dụng để phân tích nhiều loại vật liệu khác nhau, bao gồm:

• Kim loại và hợp kim (Metals and Metal Alloys): Các vật liệu phổ biến như thép không gỉ (stainless steel), titan (titanium) và đồng thau (brass).
• Gốm và lớp phủ (Ceramics and Coatings): Bao gồm lớp phủ gốm (ceramic coatings) và lớp phủ phun nhiệt (thermal spray coatings).
• Chi tiết luyện kim bột (Powder Metallurgy Parts): Kim tương học hỗ trợ phân tích các chi tiết được chế tạo bằng công nghệ luyện kim bột (powder metallurgy).
• Linh kiện vi điện tử và chi tiết ghép nối (Microelectronics and Fasteners): Đóng vai trò quan trọng trong việc nghiên cứu cấu trúc tế vi của ốc vít, bu lông và các chi tiết ghép nối khác.
• Công nghệ sản xuất bồi đắp (Additive Manufacturing): Được sử dụng để kiểm tra các chi tiết chế tạo bằng công nghệ in 3D.
• Polyme (Polymers): Áp dụng cho cả polyme tự nhiên và polyme tổng hợp.

Hy vọng qua bài viết trên chúng tôi đã cung cấp cho bạn đọc cái nhìn tổng quan về phân tích tổ chức tế vi kim loại. Chúng tôi rất mong nhận được ý kiến đóng góp từ bạn đọc.
